注射手技訓練システム

概要


看護において最も基本的な手技のひとつに静脈血採血があります.臨床での実地訓練に代わってシミュレータと呼ばれる模型を用いた訓練方法が普及してきていますが,従来のシミュレータは訓練者へのフィードバック機能がなく技術習得に最も必要な要素が欠けていました.

そこで本研究では,手技を自動的に認識し,それにもとづいて助言の提示を行う採血手技シミュレータの開発を目的としています.まず,一般的な静脈血採血の手技として,注射器を用いた肘正皮静脈からの採血手技を対象とした訓練システムを開発しました.本システムは,腕模型とその周囲に配置された3つのカメラ,RGB-Dカメラ(3Dカメラ),ノートパソコンから構成されています.複数のカメラから得られた画像を画像処理することで訓練者に助言を提示することができます.

実験の結果,本シミュレータが助言を提示することで採血手技を正しく習得可能なことが示されました.

Manikin simulator

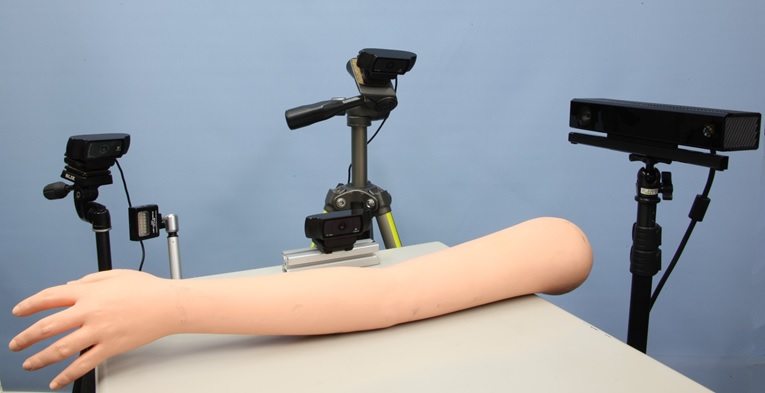

図1 従来シミュレータ

京都科学,https://www.kyotokagaku.com

System overview

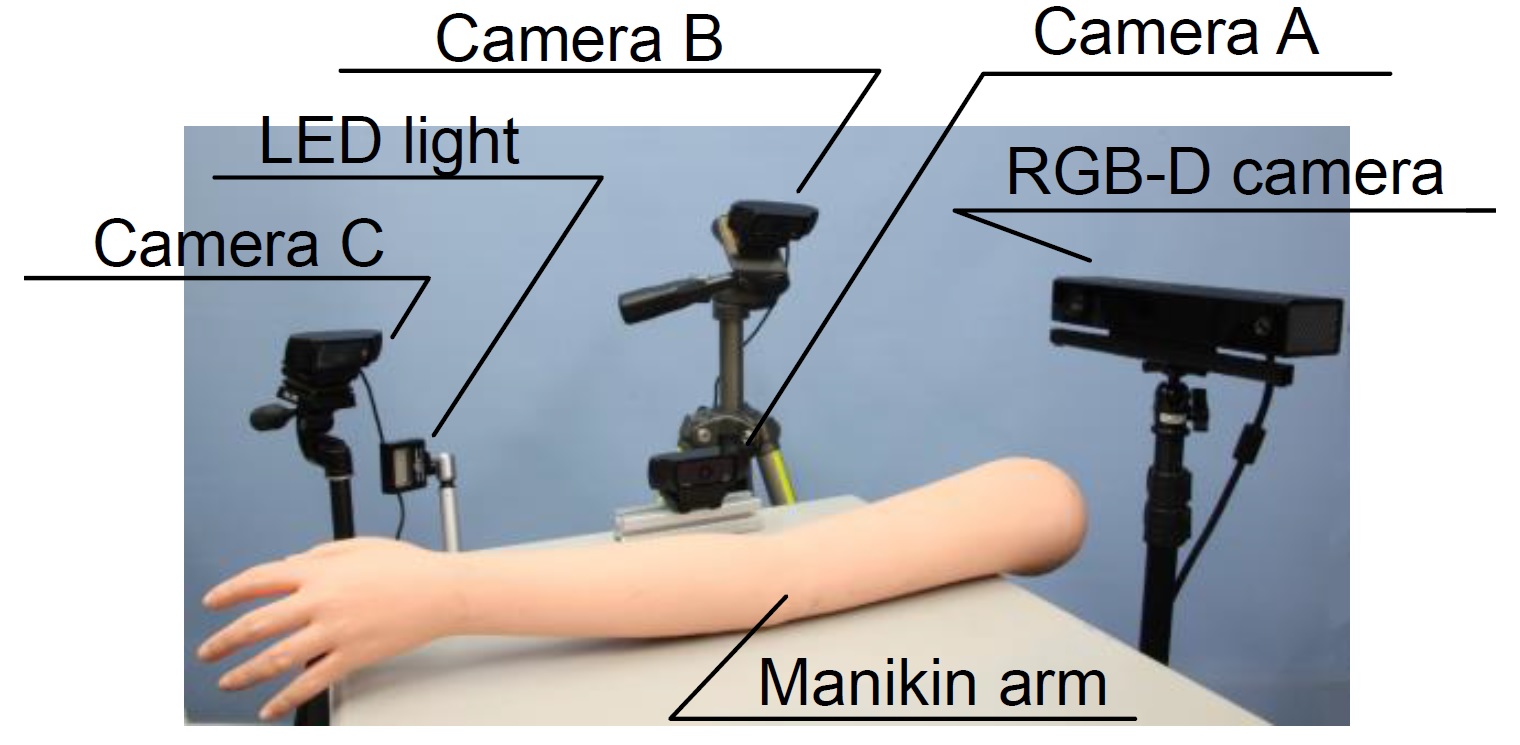

図2 システム外観

アルゴリズム


採血手技においては,駆血帯の巻きつけや刺入部の消毒といった要素動作の順番が非常に重要です.そこで本研究では,採血手技を構成する各要素動作を状態とする有限オートマトンによって手技の流れをモデル化しました(図3).訓練者の手技に対し,画像処理にもとづいた状態遷移を実行することで,その正誤を判定しています.

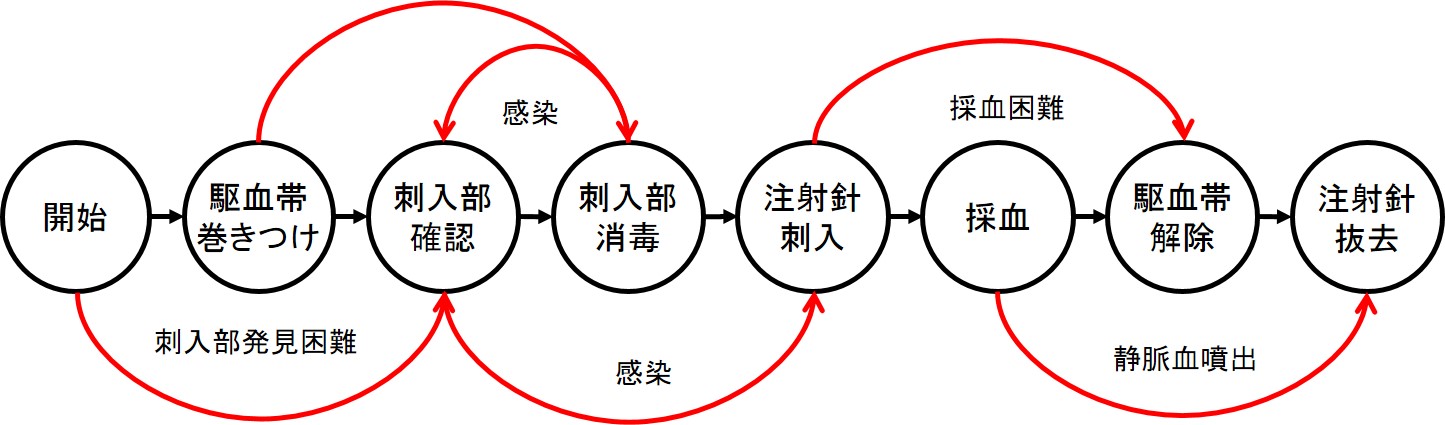

図3 採血手技のモデル

黒矢印:正しい状態遷移,赤矢印:誤った状態遷移とそれによって引き起こされる有害事象の例

前述の3つのカメラにはそれぞれ役割が決められており,それに対応した3つの画像処理アルゴリズムを組合せて状態の認識を行います.具体的には,Camera Aが注射器,Camera Bが駆血帯,Camera Cがガーゼの位置を検出します.また,Camera Aの注射器検出にはRGB-Dカメラによる訓練者認識を組み合わせることで検出精度の向上を図っています.

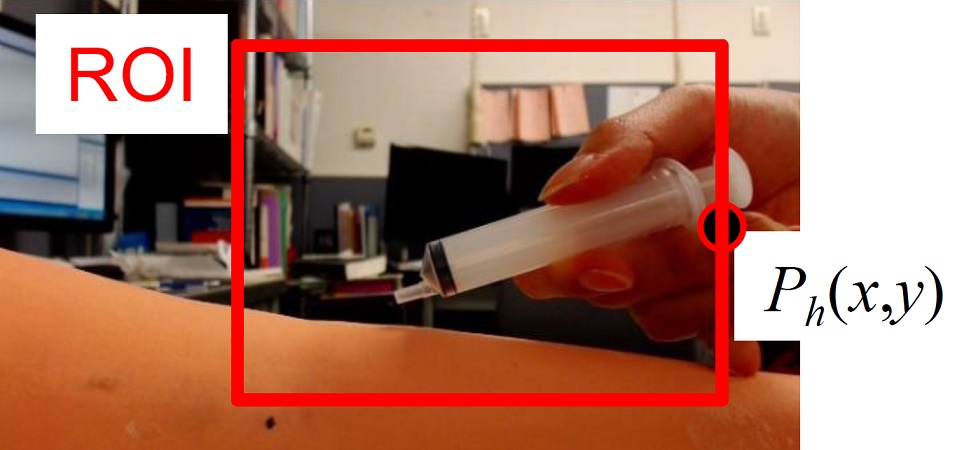

図4 Camera A: 注射器の検出

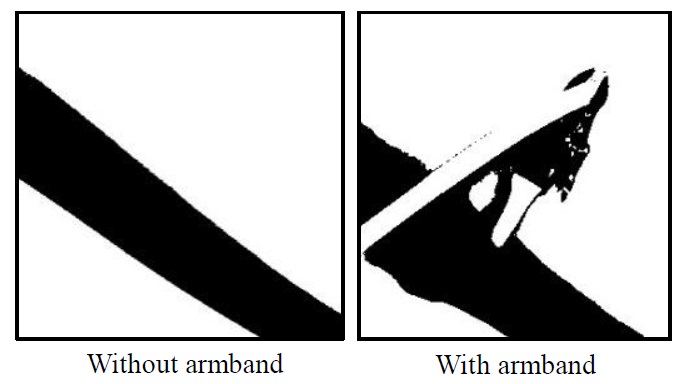

図5 Camera B: 駆血帯の検出

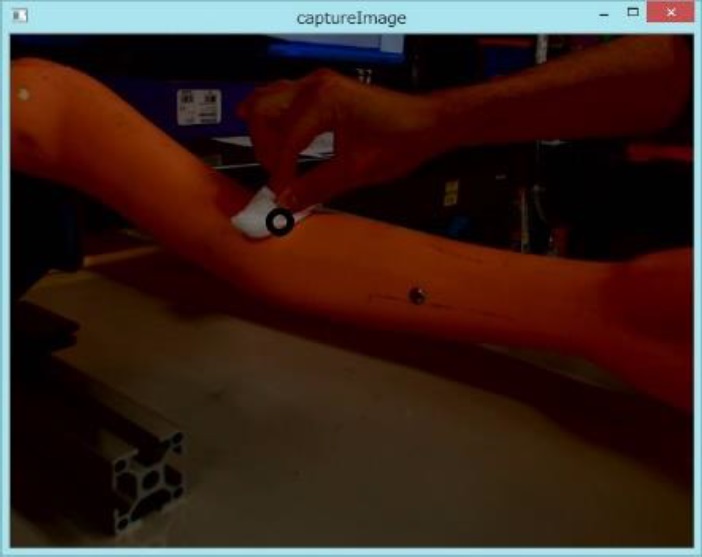

図6 Camera C: ガーゼの検出

動作
