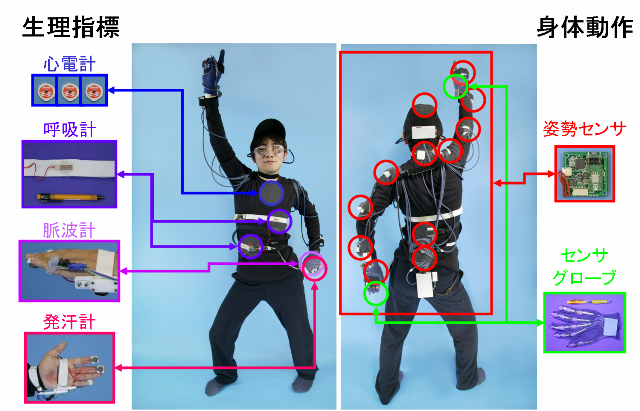

Fig. 2.1 System Overview of WB-2
本研究では，ロボットとのインタラクション中に，人間がロボットから受ける心理的影響を客観的に計測することを目標としています．心理的影響は緊張度、感情，意識にでると考えられます．そして，これらは人間の生理指標と身体の動きを取ることにより計測できるのではないかと考えました．これにより心理的影響の計測装置の実現を目指します．
2006年度は，上半身の動きを計測するため，絶対座標系での姿勢角を取得できる，姿勢センサを開発しました．これを2005年度に開発した人間計測システムWB-1Rに追加・統合し，人間計測システムWB-2(Waseda Bioinstrumentation system No.2)を開発しました．
人間計測システムWB-2はモーションキャプチャ(上半身)と生理指標計測システム（心電計，脈波計，呼吸計，発汗計）より構成されております．総重量は2.0[kg]となっており，安定化電源により駆動します．
Fig. 2.1 System Overview of WB-2
低価格化および小型化に重点を置き，加速度・地磁気センサ，圧電振動ジャイロで構成された姿勢センサを開発しました．センサを取り付けた部位の絶対座標系での姿勢を計測することができます．

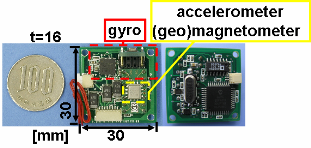

Fig. 2.2 Attitude Sensor |

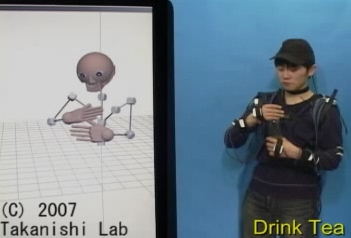

Video of Upper Body Motion |
低価格化に重点を置き，曲げセンサを使用した15自由度のセンサグローブを開発しました．
Fig. 2.3 Sensor Glove |
Video of Hand Motion |
心電計は，心臓の活動の際に生じる微弱な電流を，体表面に電極を貼ることにより，計測します．他の筋電がのらないよう筋肉の少ない胸骨正中線上に，電極を貼り付けました．
また，閾値を設定することにより心拍数を算出します．
Fig. 2.4 心電電極位置 |

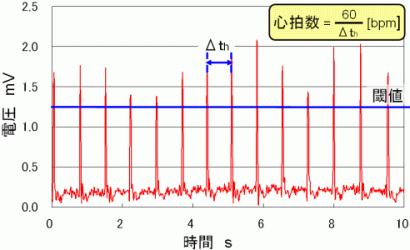

Fig. 2.5 心電図(安静時) |
脈波計は小指にLEDを照射し，その透過光をフォトダイオードを用いて計測することにより，血流量の変化を求め，計測します．
また脈波と心電図よりPWTT(脈波伝播時間)が求められ，これより血圧の相対変化を見ることができます.
Fig. 2.6 脈波計測原理図 |

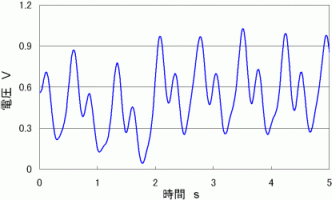

Fig. 2.7 脈波波形(安静時) |

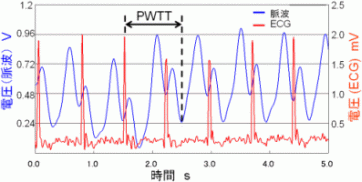

Fig. 2.8 PWTT(脈波伝播時間)
呼吸計はひずみゲージを貼り付けたゴムバンドを，胸部，腹部に巻きつけ，計測します．
胸式呼吸と腹式呼吸の両呼吸法を計測できます．
Fig. 2.9 呼吸計 |

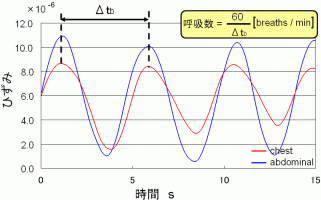

Fig. 2.10 呼吸波形(安静時) |
発汗計は，人指し指と中指に電極を貼り付け，その間に微弱な電流を流すことで，皮膚抵抗の変化を計測します．これにより手のひらに現れる精神性の発汗を計測します．
Fig. 2.11 発汗計電極位置 |

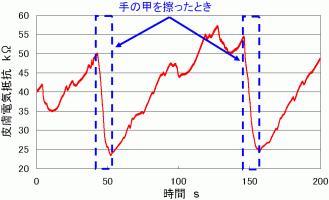

Fig. 2.12 発汗波形 |
各計測装置により計測されたデータは，PICマイコンによりA/D変換され，RS232によりPCへと通信されます．

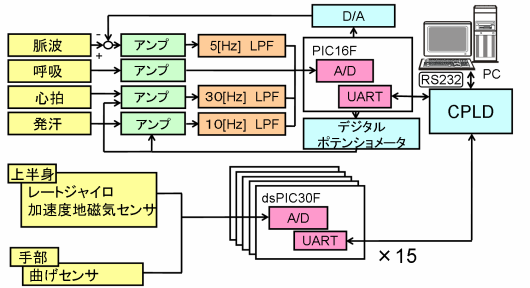

Fig. 3.1 システム構成
