研究目的

　高西研究室では，人の心身のメカニズムを追及し，人間とロボットの共生を目指してヒューマノイドロボットの研究開発を行っています．その中で人間と情緒あるいは感性レベルでの交流ができることは，ヒューマノイドロボットにおける重要な機能のひとつであると考えています．そこで私たちはそのような場としての音楽空間に着目し，人間形フルート演奏ロボットの開発を行っています.
　本ロボットは，フルート演奏時における人体各器官の働きを機械モデルで再現することで，人間のフルート演奏のメカニズム，表現力の高い演奏手法，および人間とロボットとの音楽空間におけるインタラクションを工学的視点に立って追求し，音楽を通じて人々に感動を与えることを目的としています．
　人間形フルート演奏ロボットの研究は1990年に開始され，フルート演奏におけるさまざまな器官の働きを模擬した機械ハードウェアの開発と，MIDI伴奏同期システムの構築を行い，これまでにWFシリーズとして4体の人間形フルート演奏ロボットを開発してきました．また，演奏の表現力向上とロボットの自律性の向上を目指したフルート吹鳴音の自律探索の研究や，人間を模倣した演奏に関する研究，さらに教育支援ロボットとしての利用といった人間とロボットのインタラクションに関しても研究を進めています．

Wasada Flutist Robot の歴史


WF-1 (1990)	WF-2 (1992)	WF-3RIX (2002)	WF-4 (2003)

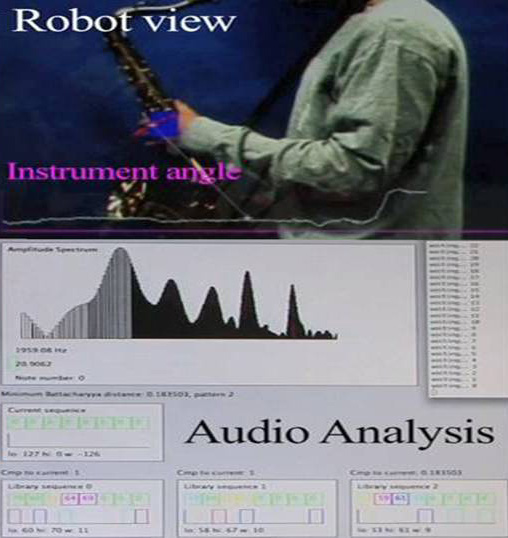

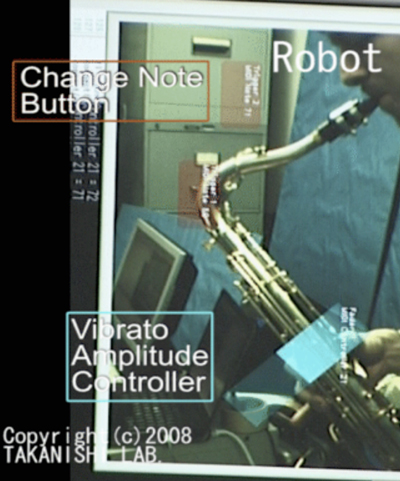

WF-4RIII (2006)	WF-4RIV (2007)	WF-4RIV - Visual Interaction (2008)	WF-4RIV - Visual Interaction (2009)

WF4-RVの概要

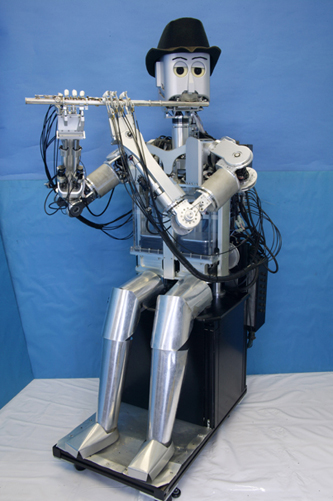

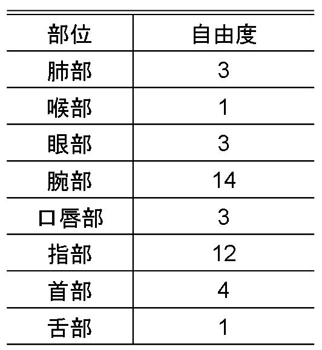

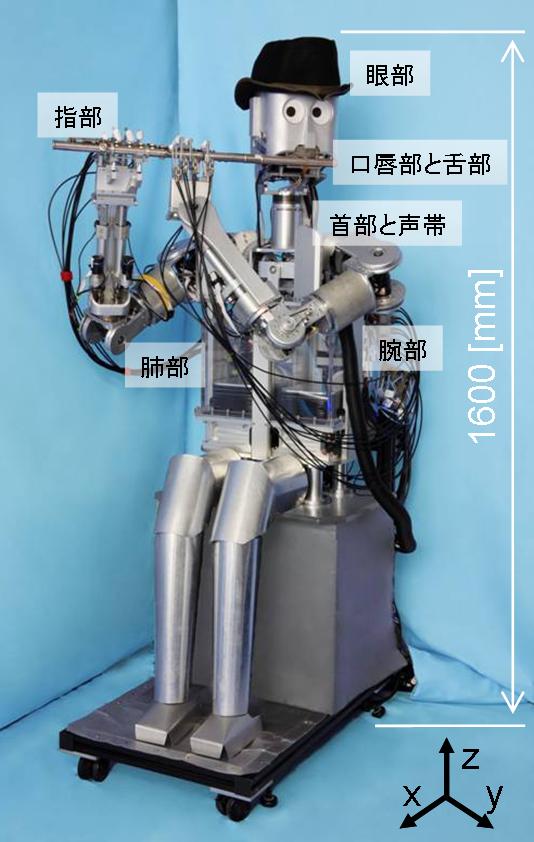

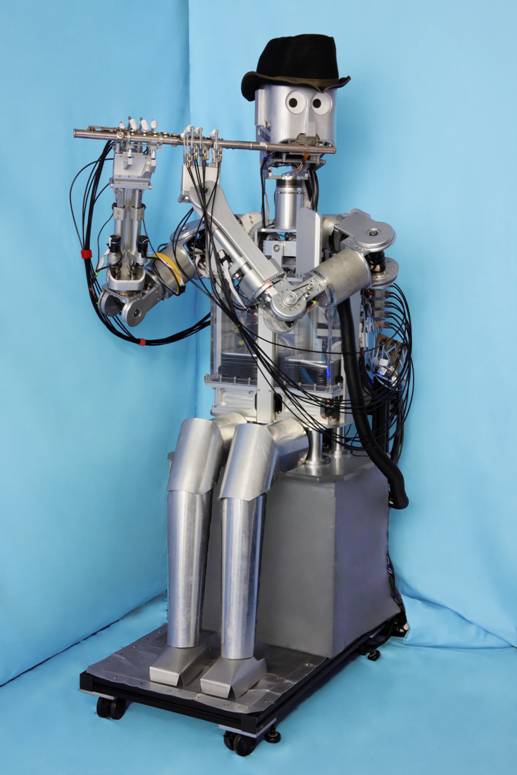

　2009年に開発した人間形フルート演奏ロボット WF-4RV(Waseda Flutist No.4 Refined V)は，フルート演奏に必要な人体各器官の機能を再現した各部機構を備えており，全41自由度で構成されています．

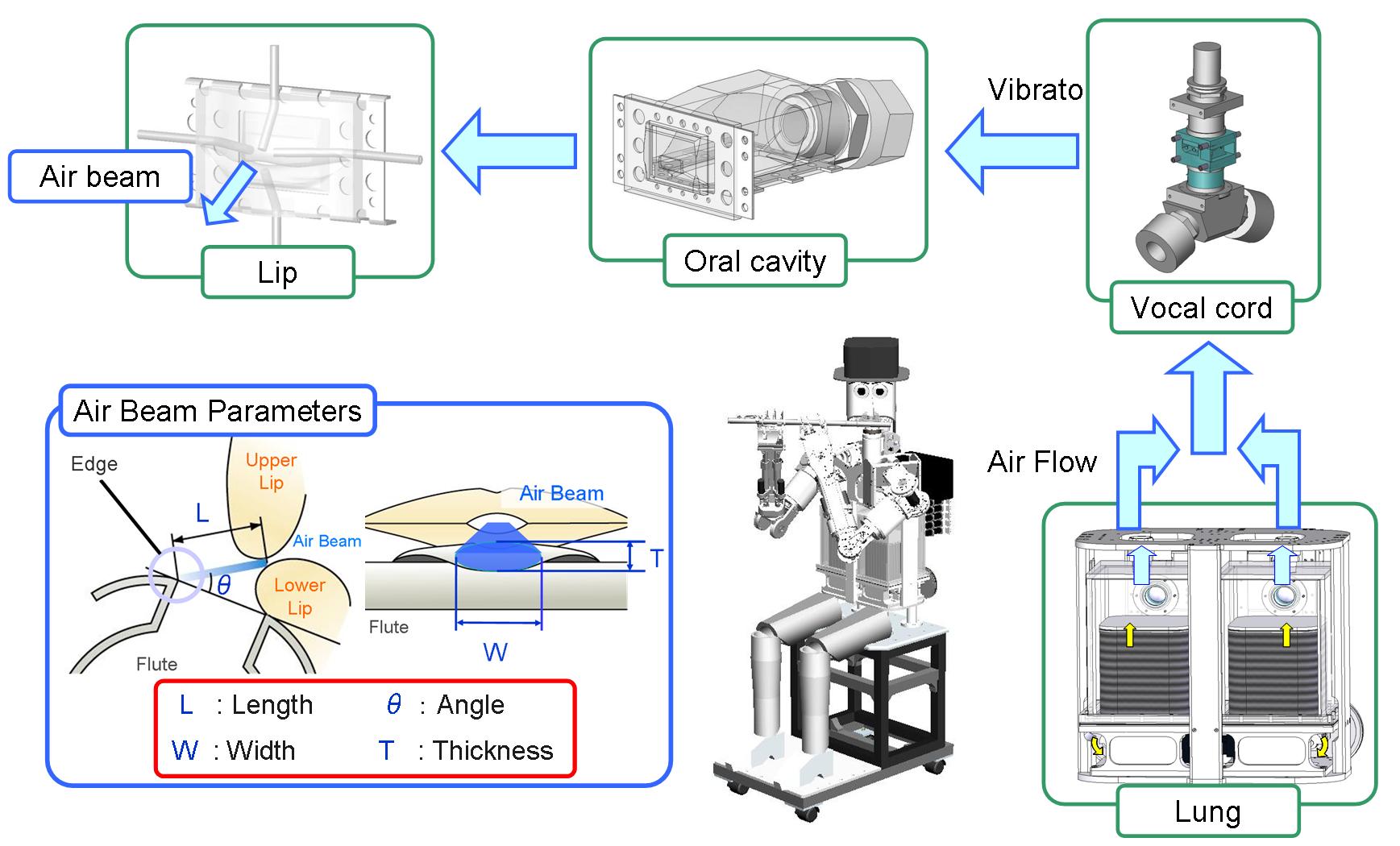

　ロボットは，人間と同様のメカニズムによって，楽器を演奏しています．肺から送り出された空気は声帯部に送られビブラートの表現を付与します．そして，口腔部ではタンギングをおこない，口唇部で空気ビームの調整を行うことでフルートの演奏を実現しています．

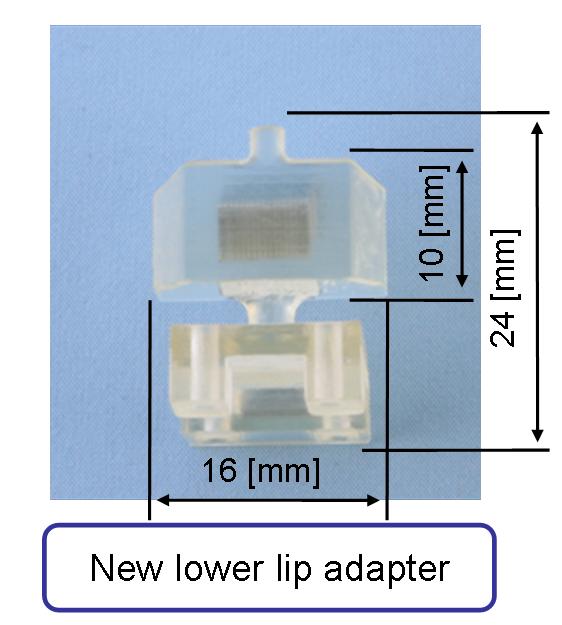

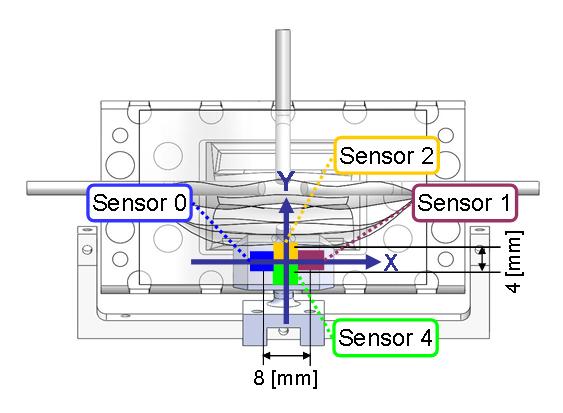

		昨年度までの口唇では，棒状のピンを用いて突き出し動作を行っていたため，面を持ったピンの開発を行い，力センサ(SF-3, INABA RUBBER CO.,LTD)を縦と横にそれぞれ2つ搭載することが可能になりました．
		力センサを４つ搭載した口唇部を作成し，楽器から口唇に加わる力の測定が可能です．これを利用することで演奏音ごとのデータを取得し，キャリブレーションの補助を行うことができます．

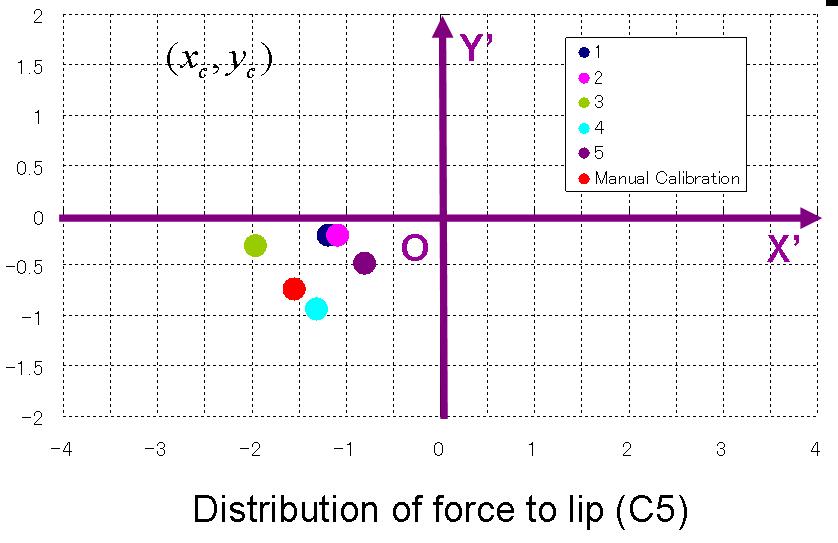

		分布図を見ると回数ごとに接触点の位置が変化しており，キャリブレーションの際のバラつき，および演奏音ごとの力の変化を検出することが可能です．

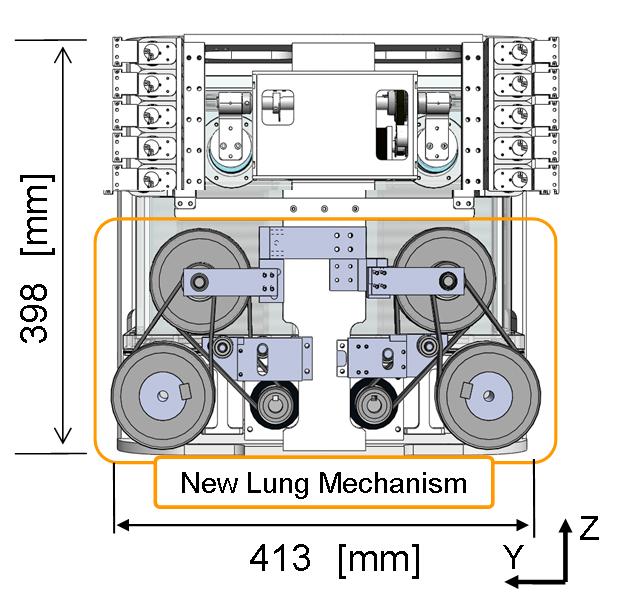

　肺は人間のように左右に分かれており，ブレスを行います．ジャバラを用いて密閉した空間をクランク機構により押し出すことで空気を送り出します．

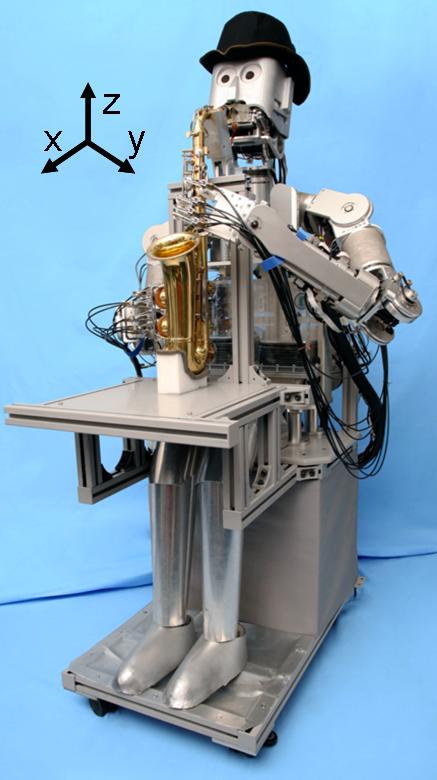

　肺部の減速機構を多段にし，減速比を変化させることで，より高い圧力を出力可能になりました．これによって，フルートロボットによるサキソフォンの吹鳴を実現し，B3・C4・C#4の3音の吹鳴に成功しました．

演奏システム

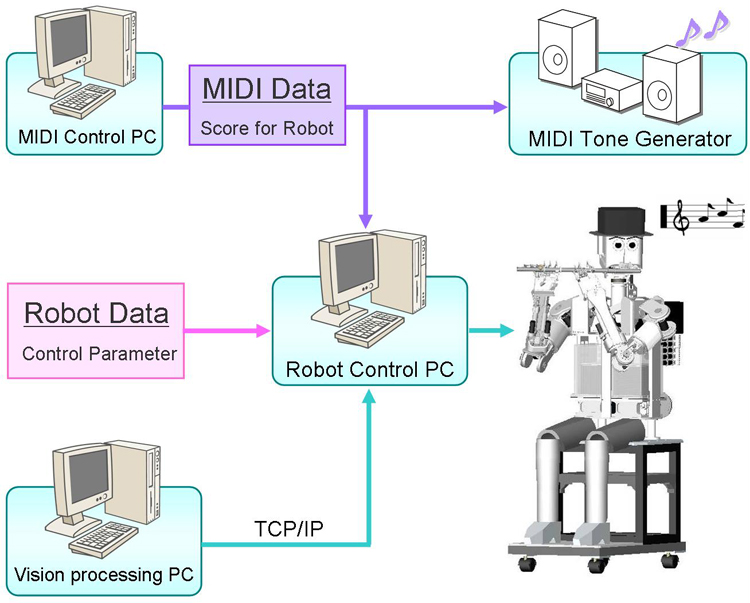

　人間形フルート演奏ロボットWF-4RVは，伴奏用MIDIデータの出力を行うMIDIコントロールパソコンとロボット制御用パソコンおよび画像処理用パソコンにより演奏を行っています．MIDIコントロールパソコンはMIDI音源への伴奏データを出力し，MIDI信号に同期してロボット制御パソコンがロボットの制御を行います．ロボット制御パソコンはロボットデータと呼んでいるデータを利用して演奏を行います．ロボットデータには各音名に対するロボットの制御パラメータが記録されています．また画像処理用パソコンではCCDカメラから取り込んだデータの処理を行います．

演奏ムービー

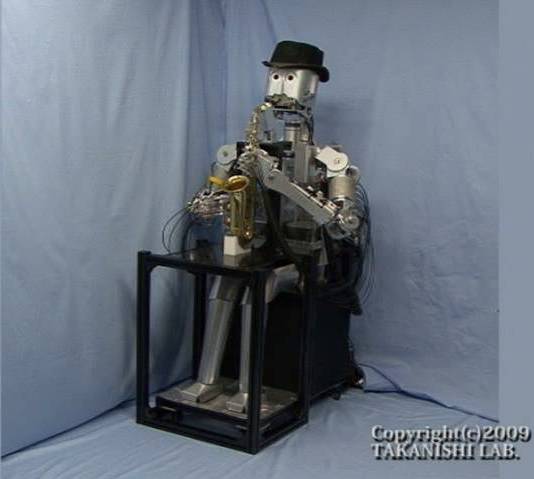

	WF4-RVによるサキソフォンの単音吹鳴 (ハンドがサキソフォンに対応していないため，単音のみの吹鳴となります．楽器のキー操作を人の手で行うことでA3～D5の吹鳴が可能です．) (right-click to download movie)

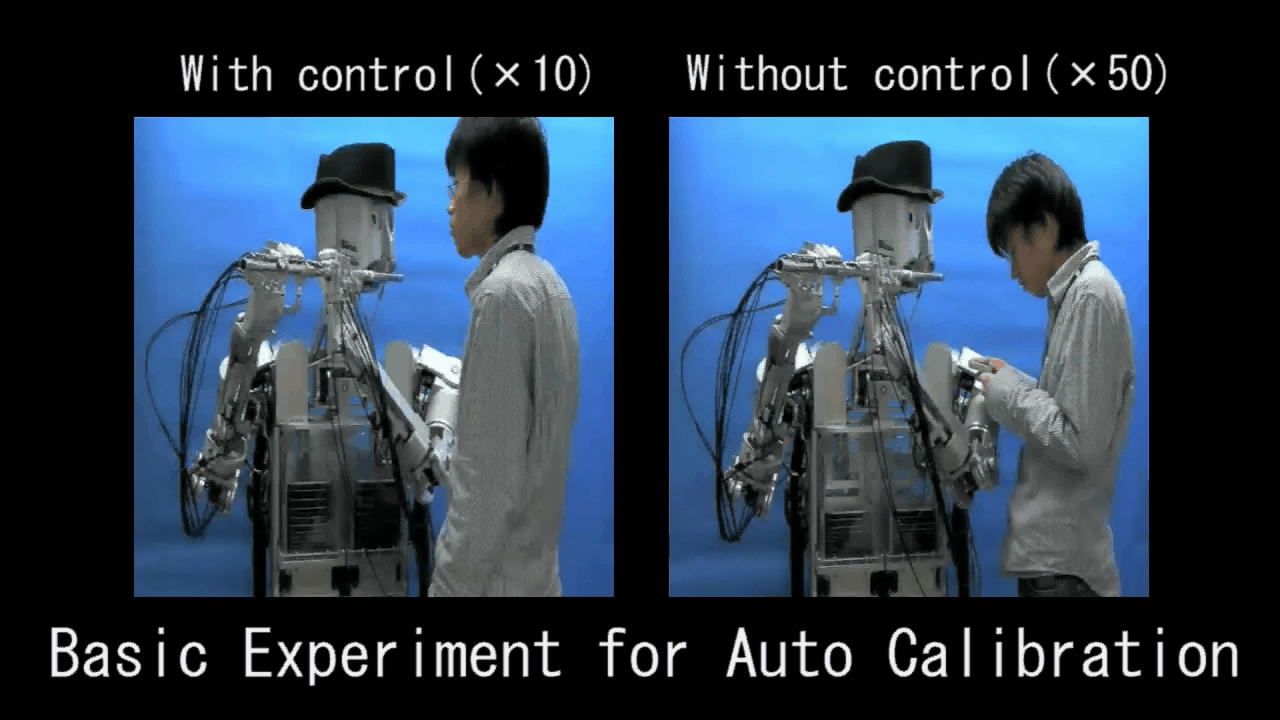

	力の閾値を設定し，力センサからの値がそれ以下であれば手首の関節を回転させる，という実験を行った結果，キャリブレーション時間が短縮されていることが分かります． (right-click to download movie)

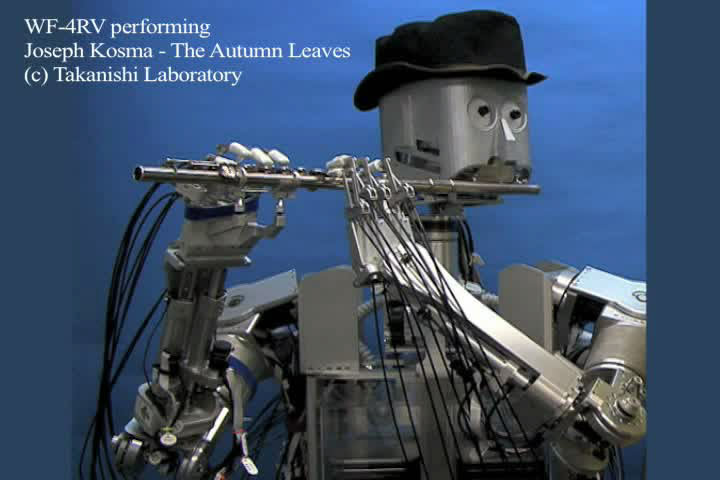

	"Autumn Leaves" performance by WF4-RV (right-click to download movie)

謝辞

　本研究は早稲田大学ヒューマノイド研究所で，岐阜県からの委託であるWABOT-HOUSEプロジェクトとRT-GCOE Global Robot Academiaの援助のもと行われました．ここに感謝の意を表します．
　WF4-RVは3D-CADソフトウェア "SolidWorks" を用いて設計しました．本ソフトウェアを提供して頂きましたソリッドワークス・ジャパン株式会社にも感謝致します．
